国产三级 在线播放,国产主播在线观看网,三级三级久久三级,99久久久国产精品无码免费

返回列表 返回
列表

WEC——軸承試驗機和臺架試驗?zāi)M

WEC——軸承試驗機和臺架試驗?zāi)M



白蝕裂紋(White etching cracking,WEC)是在許多工程應(yīng)用(如高架起重機、汽車變速器、壓縮機、窯爐、擠出機、船首推進器和各種家電)中觀察到的次表面軸承疲勞失效,其也被稱為白色組織剝落或脆性剝落。近年來,隨著風力能源和經(jīng)濟利益的日益增長,WEC造成的風電軸承失效吸引了技術(shù)人員和研究團體的諸多關(guān)注。美國國家可再生能源實驗室最近的一份報告指出,76%的風力發(fā)電機齒輪箱故障源于軸承的問題。WEC可能導致軸承的疲勞壽命比預(yù)期壽命短一個數(shù)量級以上。因此,軸承制造商、齒輪箱和風力發(fā)電機制造商以及業(yè)內(nèi)其他公司致力于了解WEC機理并解決此問題。



有關(guān)WEC的已發(fā)表的多個文獻表明,導致WEC的原因與軸承工況、材料和潤滑劑有關(guān),但WEC失效的根本原因還未有定論。最常討論的失效原因之一是次表面WEC區(qū)中氫的活性,其基于對WEC失效零件的檢查結(jié)果得出。在大多數(shù)情況下,失效零件明顯反映了滾動接觸疲勞下氫脆的影響,而氫的來源在相關(guān)文獻中也存在很大爭議,認識也不夠清楚。



德國學者Joerg Franke等使用三種測試臺在不同工況條件和接觸配置下進行了試驗測試,得出了部分結(jié)論,這里主要介紹其研究結(jié)果,以供大家參考研究。



其采用3種試驗機,FE8試驗機、改進的四球試驗機(FBT)和滾子-盤試驗機(RDM)進行了試驗,試驗機配置和試驗條件見表1。

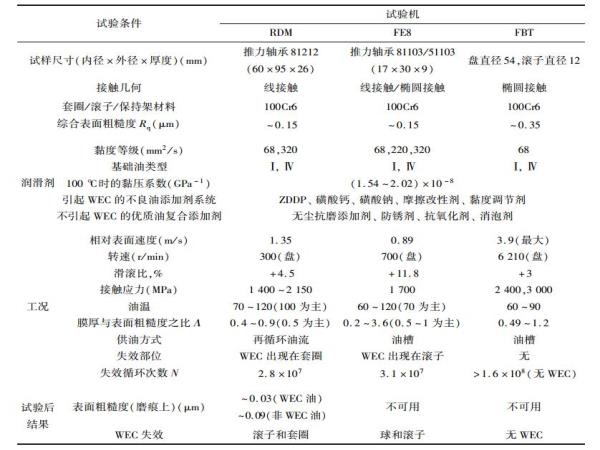

表1 試驗機配置和試驗條件

試驗結(jié)果和討論請參考文獻1。通過試驗分析,其得出結(jié)論:1)滾動接觸的力學性能和潤滑參數(shù)本身不能預(yù)測WEC失效。接觸區(qū)下原子氫積累可解釋WEC。2 WEC區(qū)的氫濃度取決于潤滑劑中金屬添加劑的存在和有效摩擦能積累。3)所得結(jié)果與預(yù)測WEC失效的摩擦能積累模型一致。



其在在接觸面上和接觸面下的多個條件解釋了WEC失效的機理(圖1)。提出的WEC模型清楚的表明:WEC在具有高濃度氫和高剪應(yīng)力的重合區(qū)內(nèi)萌生。

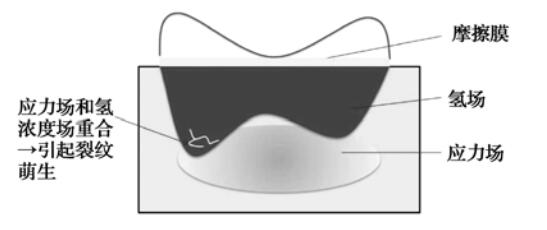

 圖1 高濃度氫和高剪切應(yīng)力重合區(qū)裂紋萌生示意圖


與潤滑劑相關(guān)的WEC失效受以下幾個關(guān)鍵因素的控制:

1)由金屬添加劑形成的摩擦膜使氫在摩擦接觸處高摩擦能下擴散。

2)滾動方向的接觸寬度影響氫在表面下的流動和濃度。

3)高Hertz接觸應(yīng)力所產(chǎn)生的相對較高的次表面應(yīng)力對產(chǎn)生接觸面下的疲勞裂紋必不可少。

4)高濃度氫和高次表面剪切應(yīng)力的共同作用導致WEC失效。


參考文獻:

[1] FRANKE J, CAREY J T, KORRES Set al.White Etching CrackingSimulation in BearingRig and Bench Tests[J].Tribology Transactions,2018,61 (3) :403 -413.

[2] EVANS M H .An Updated Review:White Etching Cracks(WECs) and Axial Cracks in Wind Turbine Gearbox Bearings[J].Materials Science and Technology, 2015,32(11): 1133-1169.

[3]劉耀中,侯萬果,王玉良,等.滾動軸承材料及熱處理進展與展望[J].軸承,20202):54-61.




營銷熱線

銷售公司

0379-64367521

制造服務(wù)事業(yè)部

0379-64880626

裝備試驗事業(yè)部

13693806700

技術(shù)中心

0379-64886322

國家軸承質(zhì)檢中心

0379-64881181

玛纳斯县| 临泉县| 保山市| 连城县| 龙门县| 巴中市| 叙永县| 泸水县| 镇原县| 门头沟区| 右玉县| 保定市| 湘潭县| 蓬莱市| 张北县| 新竹县| 潮安县| 江门市| 永康市| 嘉善县| 海盐县| 宁夏| 治县。| 云和县| 富平县| 吉水县| 固原市| 茌平县| 东乌| 弋阳县| 叶城县| 北宁市| 治多县| 永修县| 麟游县| 诸城市| 涪陵区| 包头市| 九江县| 黄石市| 竹北市|
